- Code:
C6234
Arrêt pour Champ4 pour charnière 234
- Poids net: grammes 45 - Poids brut: grammes 56

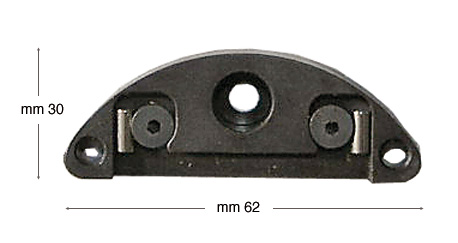

Arrêt pour Champ4 pour charnière 234
Pour chaque charnière, on utilise un dispositif (que nous appelons arrêt) qui bloque la charnière pendant l'application.
Les ârrets sont pour les trois charnières que la Champ4 utilise sont :
Arrêt C6234 pour les charnières 234 e 2341
Arrêt C6239 pour les charnières 239 e 2343
Arrêt C6220 pour la charnière 6220
L'arrêt doit être positionné sur la rondelle de base.
Positionner tout d’abord les deux ressorts dans les deux trous de la rondelle.
Puis installer l’arrêt sur les deux ressorts et le fixer à la rondelle avec une vis.
Les deux ressorts servent à maintenir l’arrêt de la rondelle à distance.
Pour régler la distance entre la rondelle et l’arrêt, dévisser ou visser la vis.
Puis positionner la charnière contre l’arrêt en faisant bien attention que la boucle de la pliure de la charnière soit tournée vers le bas.
Deux petits aimants chromés servent à tenir la charnière bloquée en position pendant l’application.
Précisons que les ârrets ne font pas partie de la poinçonneuse et doivent être commandés séparément.
